重庆研磨白刚玉磨料直销

电熔白刚玉在生产过程中遇到的常见问题：串炉 ：特征：熔液在固体粉状料内来回急速流动，搅起大量铝氧粉，有时造成断弧，研磨白刚玉磨料一般发生在开炉后10h内。造成原因：边部料层较厚，炉底熔化面小，加料不匀，导致受热不均，某一部位熔液和炉壁接触或炉内气压大时，重庆研磨白刚玉磨料直销熔液喷出而大量冷料流入。解决措施：前几小时采用较低电压，扩大熔化面，增加液量；严重时将硬块打碎，平整炉料，彻底处理。

白刚玉冶炼的电流波动幅度不大的原因，一是原料较纯，粘度较小；二是无还原反应。要使熔液的电阻稳定，电流摆动不大，只要结合炉况按负荷曲线保证额定功率的输入即可，研磨白刚玉磨料如出现反常现象可根据情况采取停电或其它应变措施如下：二次电压：白刚玉采用146伏，3000—4800A电流，这样可以提高熔化速度，获得较好的技术经济效果。采用优质和直径较小的电极：一般用φ200~250mm。电极与炉壁的距离较大：如1250KVA白刚玉炉边距为660mm左右。白刚玉磨料直销熔块炉炉缸较深，倾倒炉炉缸较浅注意炉底和炉衬材料：修砌白刚玉熔块炉炉底、炉圈和炉衬应采用石墨制品或经过烧成的优质碳素材料制品，否则容易引起严重的增碳。

白刚玉细粉的色泽会出现白里显红、红黄、青灰色调，影响着产品的外观样貌。并且含量中有氧化钠的存在，少量的氧化钠会消粍大量的Al2O3(Na2O质量的18.10倍)生成铝酸钠。所以白刚玉的化学成分标准中除规定了Al2O3含量外，还严格限制了Na2O的含量。由于铝氧粉中除了Al2O3和微量的Na2O外，其它成分很少。通过理论分析和大量实验，得出主要结论是：白刚玉磨具色泽的变化主要是由结合剂中杂质含量的多少和烧成气氛来决定的。若在氧化性气氛下烧成，当结合剂中(TiO2+Fe2O3)含量<0.55%时，白刚玉不会显红、红黄色调。重庆研磨白刚玉磨料随着结合剂中Fe2O3和TiO2含量的增加，白刚玉磨具白中显红、红黄色调逐渐加重，因此，若结合剂中(TiO2+Fe2O3)含量>0.55%时，白刚玉磨具烧成时不宜采用氧化性气氛,最好采用中性气氛或弱氧化性气氛烧成。在陶瓷结合剂白刚玉磨具结合剂中加入滑石粉、石英粉、氧化镁粉，能消除白刚玉呈红色，白刚玉磨料直销但对磨具强度有影响。但是国际在所有的刚玉磨料的化学成分中对Fe2O3含量都未作规定，其原因是：氧化铁的含量对白刚玉的感磁性能的影响比色泽更大。国标在磨料的磁性物含量标准中，严格地规定了磁性物的含量，已经极其严格地限制了氧化铁的含量。实际上是对氧化铁的含量作了间接的更为严格的规定，这样可以有效解决白刚玉色泽上的问题。

白刚玉是以工业氧化铝粉为原料，经高温熔炼而成。呈白色，硬度比棕刚玉略高，韧性稍低。用其制作的磨具适用于高碳钢、高速钢和淬火钢等的磨削。也可研磨抛光材料，重庆白刚玉磨料还可作精密铸造型砂、喷涂材料、化工触媒、特种陶瓷、高级耐火材料等。冶炼工艺：其冶炼工艺与棕刚玉大同小异，都是在电弧炉上进行，电弧炉有单相和三相之分，最常用的还是三相。电炉变压器容量在1000—10000千伏安。电弧炉炉体：研磨白刚玉磨料生产工艺按炉体结构可分为三种：熔块炉、倾倒炉、流放炉。白刚玉炉的炉衬,不仅要有良好的绝热性能而且最好透气性要好,或者有专门的通气孔孔道,否则各种受热炉气会穿入熔液而后逸出,形成熔液”放炮”。白刚玉炉体分两种，一种是有衬，一般要求是烧结制品；另一种是无衬的，只有一个钢制的圆锥体。无炉衬的修筑简便，但热损失大，经测定无炉衬的热损失占产品能耗的24%以上。而有衬的热损失4%左右。

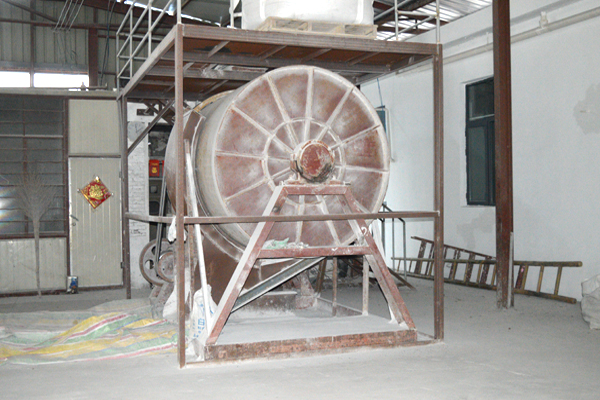

生产的白刚玉段砂使用的原料均为优质一级料，主要工艺为巴马克生产，相对传统对辊，粒度更均匀;加工速度更快、品质更高;杂质含量低;微粉级翡翠适用于研磨抛光作业以及湿式喷砂。重庆研磨白刚玉磨料出产的白刚玉段砂硬度高，颗粒致密；颜色纯白无杂质，粒度分布均匀集中，单颗粒圆形度好，粒形一致；热稳定性好，不与酸碱发生反应。以工业氧化铝粉为原料，于电弧炉中经2250℃以上高温熔炼后冷却制 成，经粉碎整形，磁选去铁，筛分成多种粒度，其质地致密、硬度高，粒形成尖角状， 白刚玉磨料直销适用于制造陶瓷、树脂固结磨具以及研磨、抛光、喷砂、精密铸造（精铸专用刚玉）等，白刚玉呈白色、硬度比棕刚工略高，韧性稍低。
